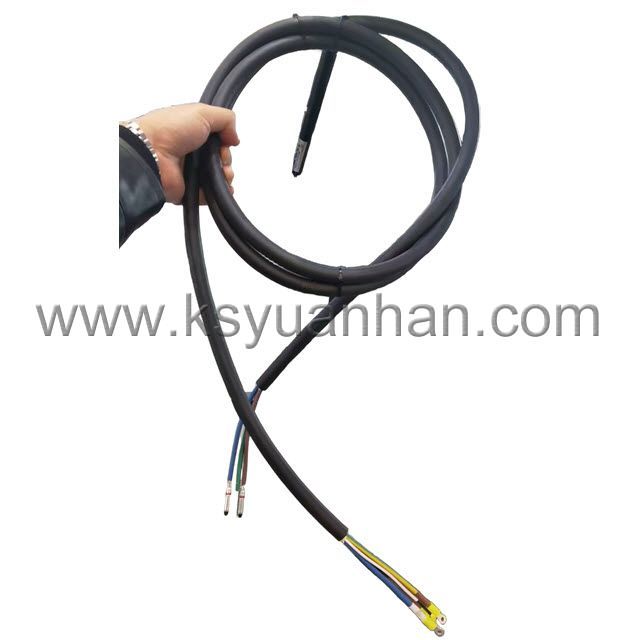

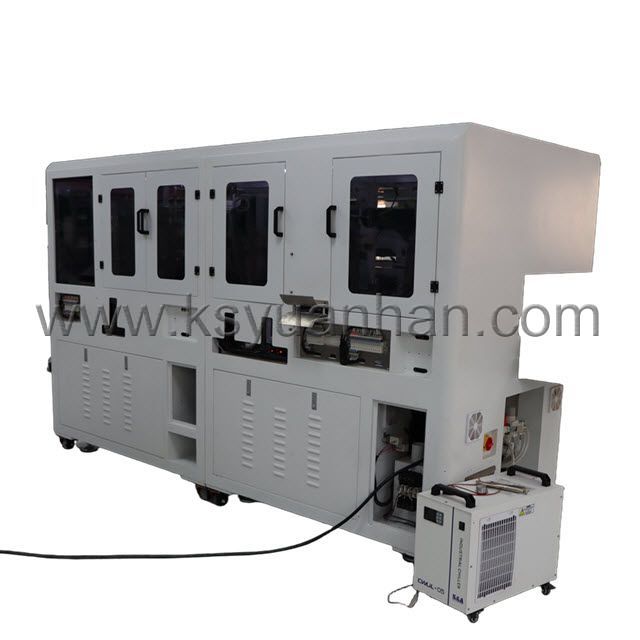

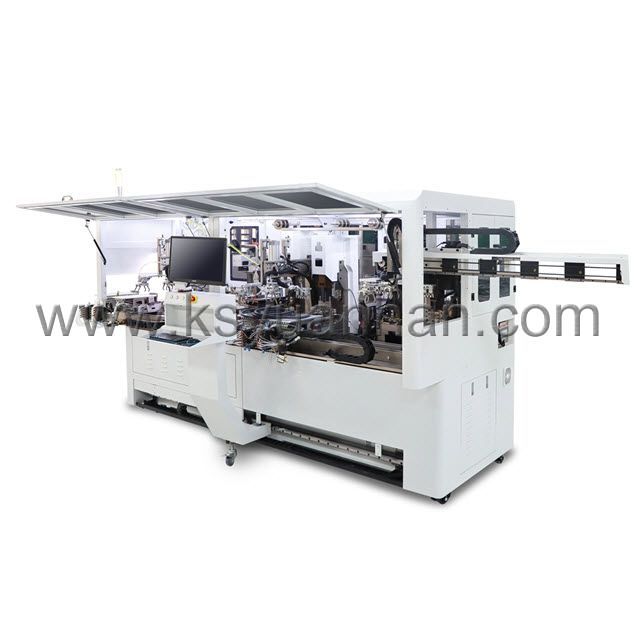

EV充電槍線束雙頭加工機能夠進行線束切割、激光標記、編號管插入、編號管熱縮管和端壓接。這套綜合功能可以完成線束的完整加工，確保電動汽車充電系統的高質量和可靠連接。憑借其雙頭設計，這臺機器更高的生產率和靈活性，可以同時處理多個線束。線束切割功能確保精確和清潔的切割，而激光標記功能允許輕松識別和追溯組件。編號管插入和熱縮功能提供了安全、耐用的標記和保護電線的方法，而端子壓接功能確保了堅固可靠的連接。該機器滿足電動汽車行業的嚴格要求，為電動汽車充電設備的線束加工提供可靠和高效的解決方案。
型號 YH-CDQ01
設備尺寸 長度 ≤6000mm/寬度 100mm（不包括熱縮管進料部分和操作屏幕）/高度 2000mm
氣源 0.5-0.7M數字壓力監測，如果壓力超過或低于設定值，設備會報警并停止
電源 單相交流AC380V 50/60Hz 5A
電線規格 1.電線外徑：12-20mm，4-6mm2，單芯電線順序3 1，3 22.電纜材料已卷起，直徑240-280mm，槍頭電纜長度預留600mm，槍尾電纜長度預留600mm更多作為推薦值
3.電纜材料剝離長度：槍頭：120mm-150mm，槍尾：120-200
4.槍尾L/N/PE長度無終端（完成狀態）：≥70mm
5.槍頭L/N/PE長度無終端（狀態）：≥110mm
剝離范圍 8-20mm
壓接/焊接材料 核心材料為裸銅/純鋁
在線功能 ES系統可以識別和收集處理數據，如單焊輸出功率、焊接行程、焊接時間等（連接到MES需要提前定制對接系統）
管狀長度 mm-20mm
剝離長度 1-28 mm;剝離精度：公差 ±0.5mm
壓接力 2T/4（根據線束直徑和端子選擇）
壓接行程 30mm
適用模具 OTP模具，六角模具
壓接 電線和端壓接
端子由振動板進料
滿足≤16P線束壓接要求
檢測裝置 夾線順序檢測，氣壓檢測，電線檢測壓接端子檢測，壓力監測（可選）
控制方式 22英寸顯示屏，計算機控制
端子橫截面 68-75%
周期
≤50S/件（3 1）
≤55S/件（3 2）
注：3 1/3 2是芯線束的數量
端子材料 槍頭端子為振動板進料，槍尾端子為鏈條進料，兼容振動板/泡罩板（需要定制）
