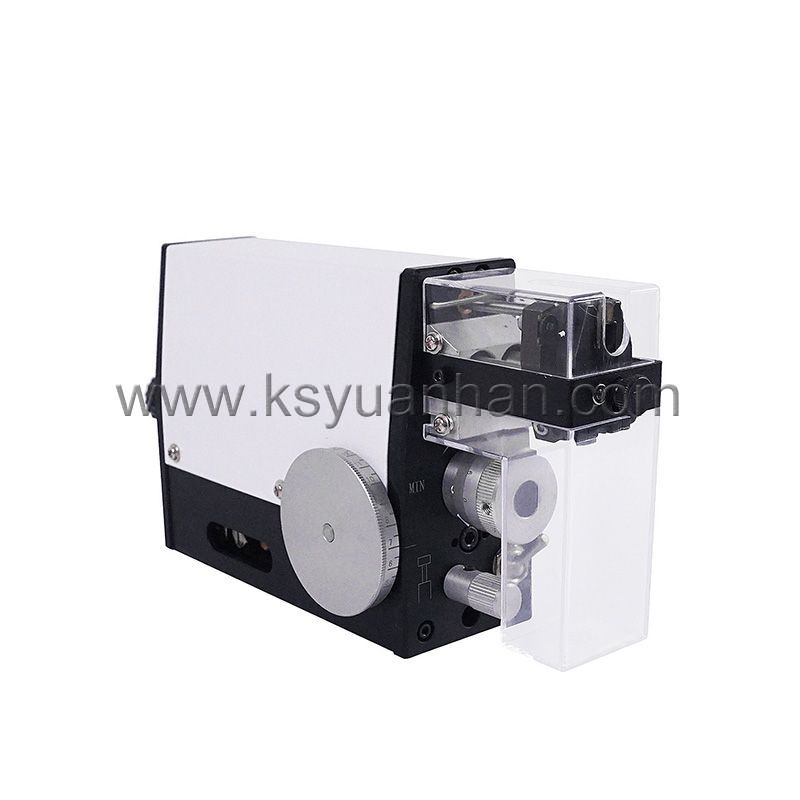

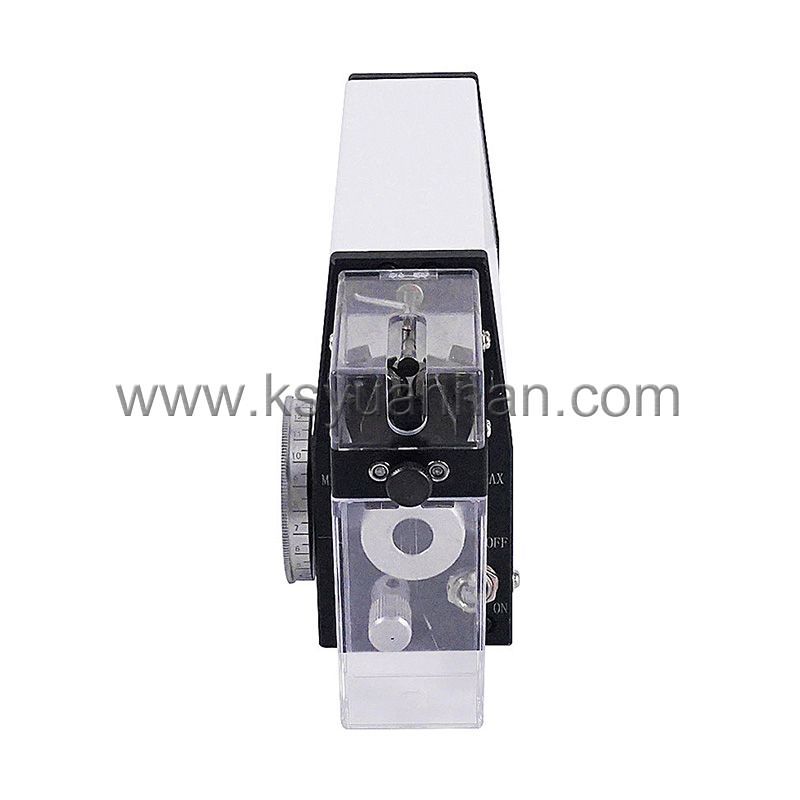

YH-2015C氣動剝皮機 YH-2015C氣動剝皮機

純氣動剝皮下線機

數量:
分享:

產品描述

YH-2015C在極短的時間里，它就能對線纜進行加工。而且通用的刀片系統能大幅減少換刀所需的時間。該機器的主要特點有高精度、高效益和快投資回報周期。緊湊的設計使得多個加工單位可以整合到一個工作站里。并且在加工線束和多芯電纜時，緊湊的設計也是其最具加工效率的方式。





技術參數

1.氣動控制，簡易操作。

2.精密度高，不傷芯線。

3.適應線經0.3-2mm2

4.直徑精度：0.01mm

5.最大剝皮長度：1-20mm

6.適用線徑：0.03 – 2.08 mm2 (32 – 14 AWG)

7.外形尺寸：265 x 70 x 135 mm

8.加工時間：約 0.3 s


操作說明

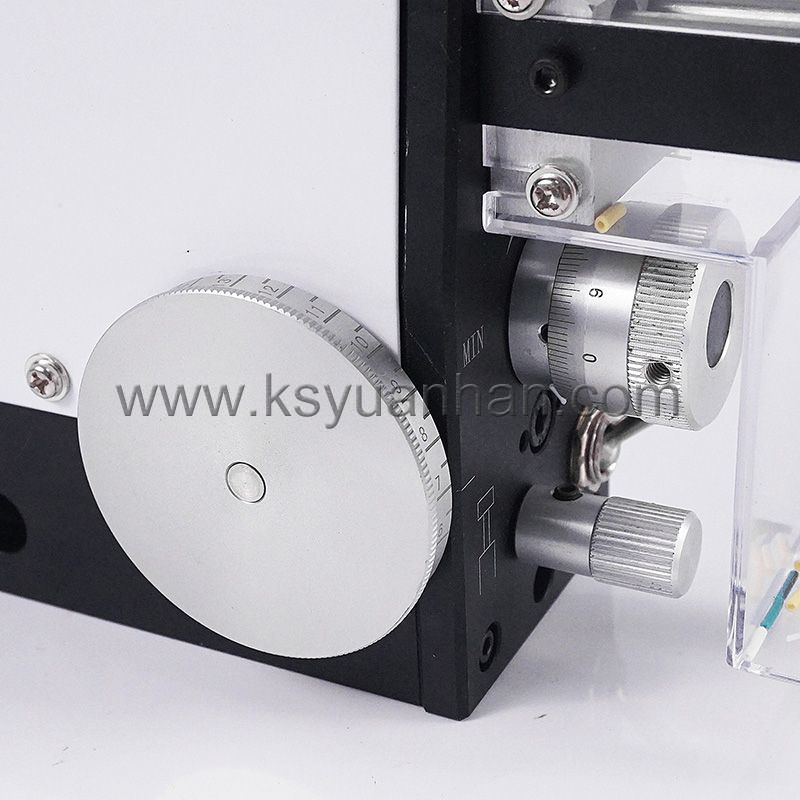

1.旋鈕1為剝皮長度調節旋鈕,根據實際剝皮長度將旋鈕調至對應的刻度即可.旋鈕只允許逆時針旋轉.

2.旋鈕2用來調節剝皮行程,即半剝或者全剝.順時針旋轉剝皮行程變小可實現半剝,逆時針旋轉剝皮行程變大可實現全剝.

3.旋鈕3用來調節剝皮刀深淺,當所要切割的導線線徑產生變化時應將刀口調節到合適的深度以免傷芯線或者絕緣層無法剝離.順時針旋轉刀口切割深度變淺,逆時針旋轉時刀口深度變深.

4.為機器總開關.向上撥動機器切斷所有氣源,向下?lián)軇?dòng)機器導入氣源可開始加工導線.

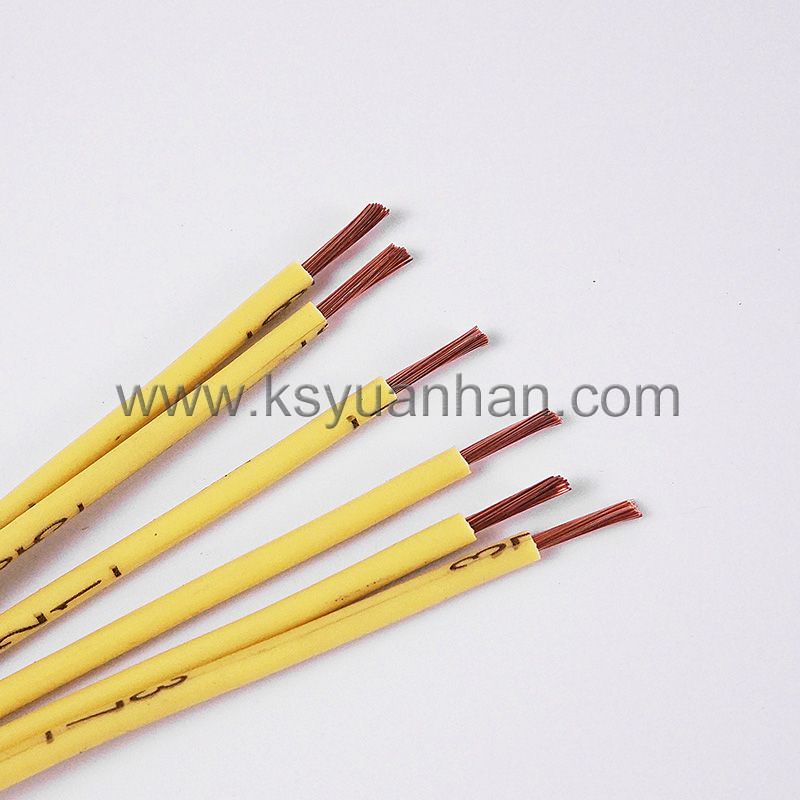

效果圖

未標題-2

×
