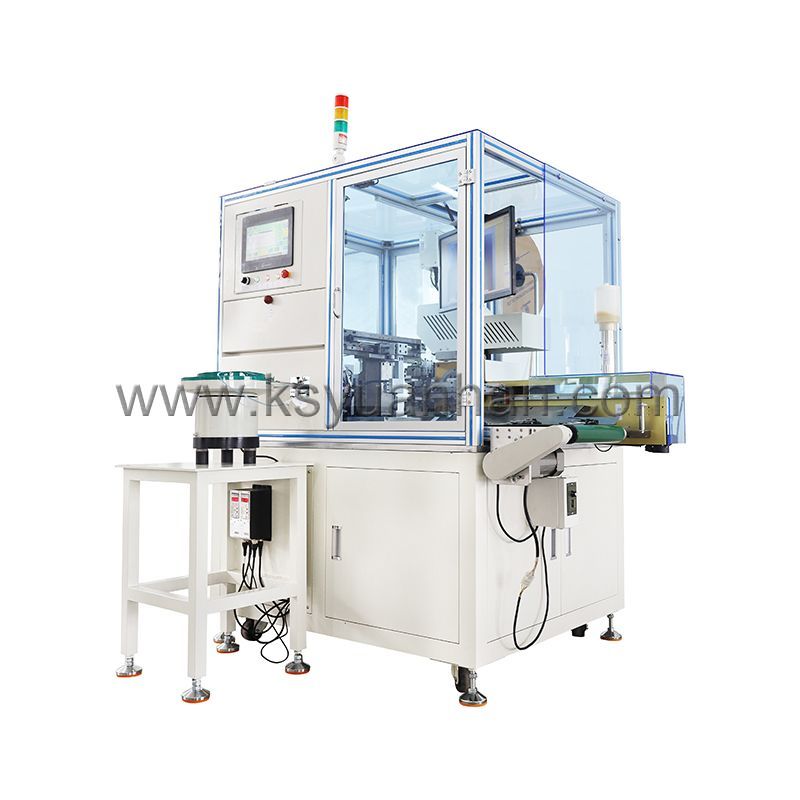

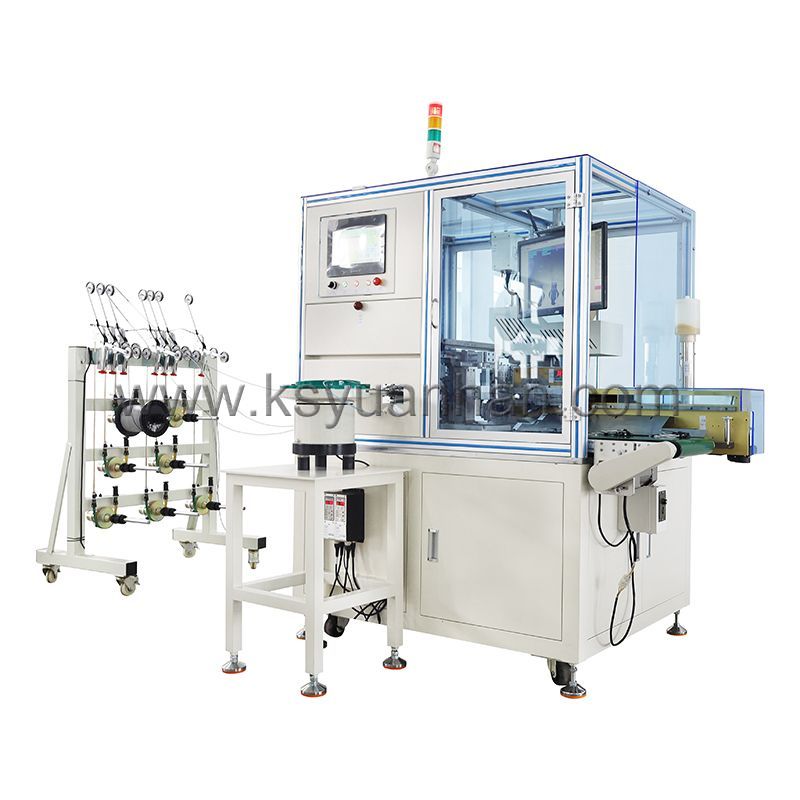

YH-CJK08全自動單頭穿膠殼機 YH-CJK08全自動單頭穿膠殼機

設備具有故障報警/端子壓力傳感報警/不良品分檢(壓力不良分檢,插殼不良分檢)功能

數量:
分享:

產品描述

全自動單頭穿膠殼機主要功能:設備主要實現打端子、一端插膠殼、剝線、搓線、沾錫、絞線、 CCD檢測端子,線材有效長度45~450mm,膠殼采用振動盤入料方式,線材采用放線架方式,插膠殼組裝采用一出二的生產方(5PIN  以下,含5PIN),6PIN~10PIN采用一出一方式。




技術參數

型號:YH-CJK08全自動穿膠殼機

功能:可一端打端插殼,一-端助焊劑、 沾錫/半剝皮/不剝皮;可選絞線功能;線長等長;可選做并(排線)線產品

適用線:AWG#30~AWG#18

產能:AWG#22-AWG#18每小時約5000孔(線長100 mm以內)具體需根據膠膠殼的長度,和Pin間距來排布,布線寬度37mm

切斷長度:標準45MM~500MM (特殊要求最短15MM,最長可加長到2500MM,特殊要求需定制)

切斷精度: 切斷長度小于100MM,偏差小于0.3MM+(設定切斷長度x0.002)切斷長度大于100MM,偏差小于0.3MM+(設定切斷長度x0.002);

剝離長度:前端: 1.0~4.0MM(半剝皮長度2.0~6.0MM)后端:前端: 1.0~8.0MM(半剝皮 長度2.0~8.0MM)

適用模具:橫送端子卡模

壓邊能力:2.0TON端子機兩臺 控制方式

控制方式:控制模型 10英寸觸摸屏操控屏,智能PLC控制

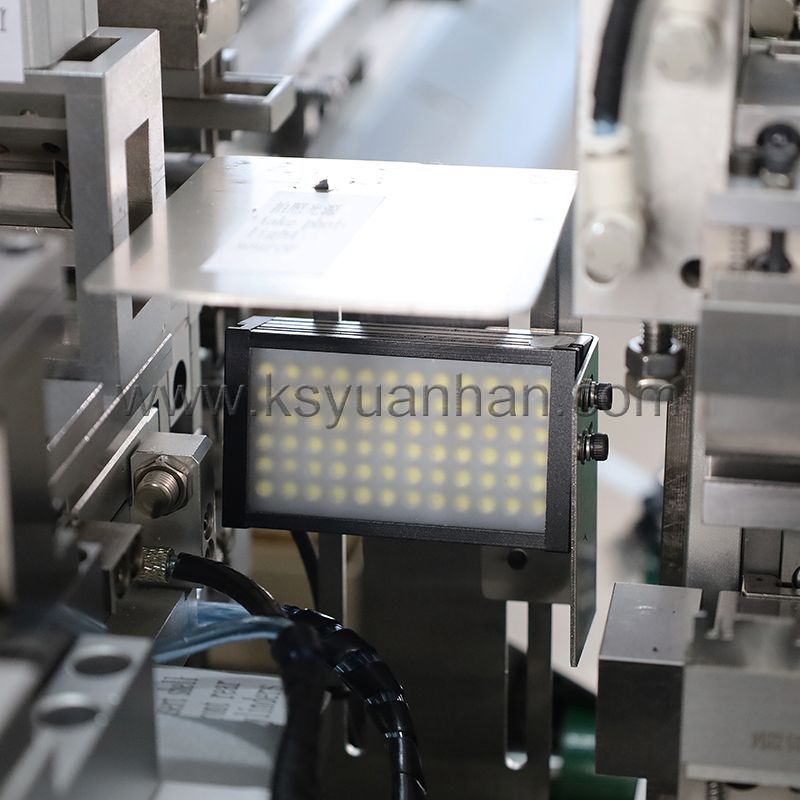

檢測裝置:有無電線檢測、有無端子檢測、端子壓力檢測(壓力檢測儀)、端子插殼到位檢測(視覺CCD)

電源:單相:AC 210 V~AC 230 V 50/60 Hz 10A

氣壓:壓縮空氣 0.6-0.8MPa(需使用清潔干燥氣源)

機器重量:約700KG

設備尺寸:1600Wx1250Lx1750H(mm)不含線架長度,

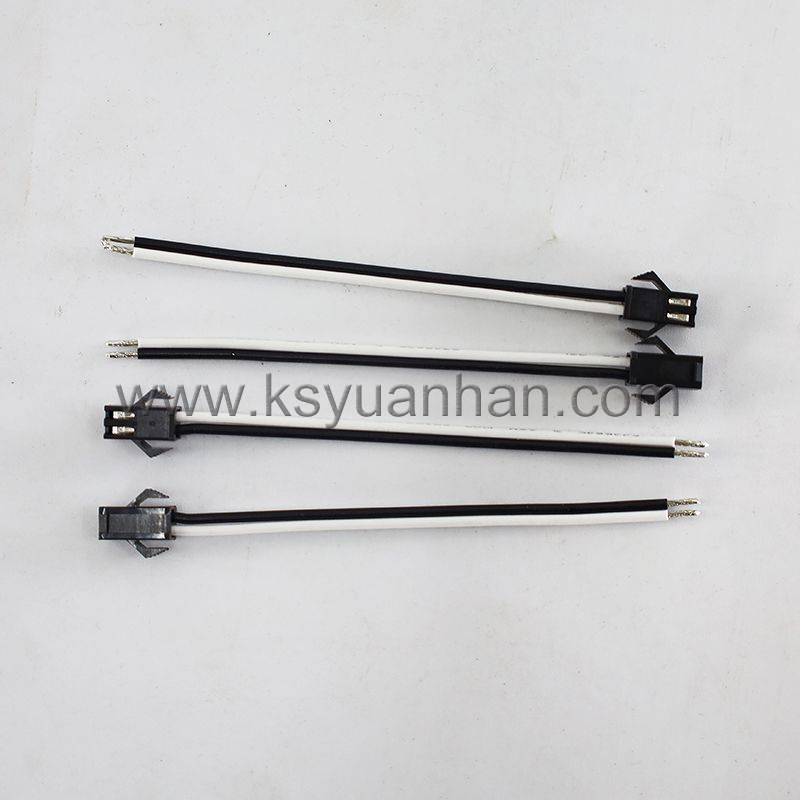

效果圖


×
