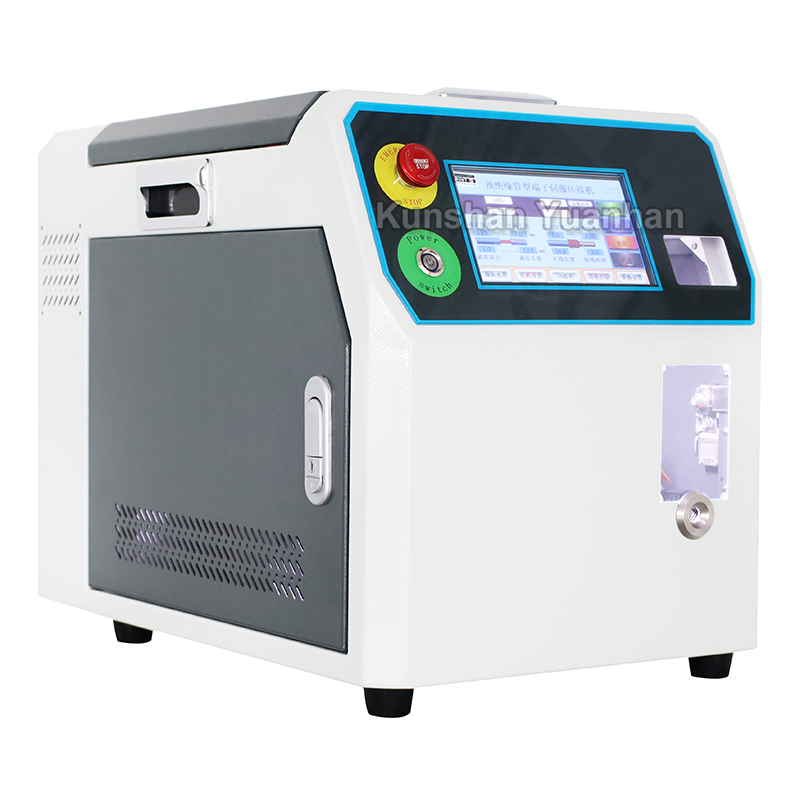

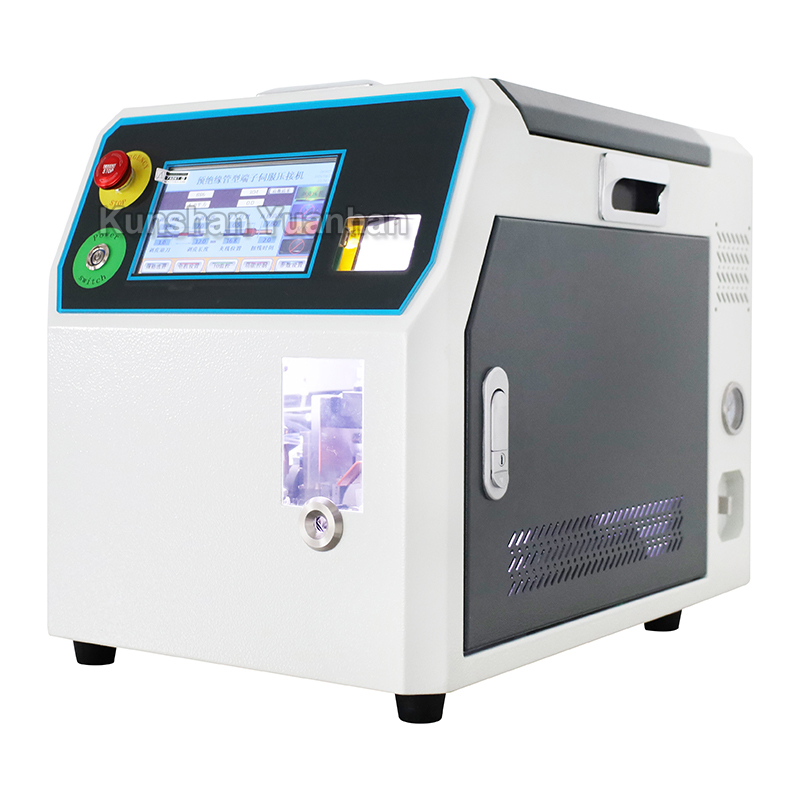

YH-P16大平方管型端子壓接機 YH-P16大平方管型端子壓接機

數量:
分享:

產品描述

本機是一款操作簡單、高效、性價比高、高質量的半自動預絕緣管型端子伺服壓接機。實現一體化,振動盤供料、電動夾線、電動剝皮、電動扭線、穿端子、伺服壓接;觸摸屏操作、電動調整穿入距離、設定參數保存,可直接調用。



技術參數

名    稱    預絕緣管型端子伺服壓接機

型    號    YH-P16

控制方式    人機介面、電氣控制、主要電動為主和氣動相配合,實現電氣一體化控制。

運行模式    放線感應自動觸發運行和手動操作觸發,可加裝腳踏啟動開關。

線號規格    適用RV軟線等等大部分線材10款規格0.3至16平方(目前小于0.5平方需提供物料配治具)。

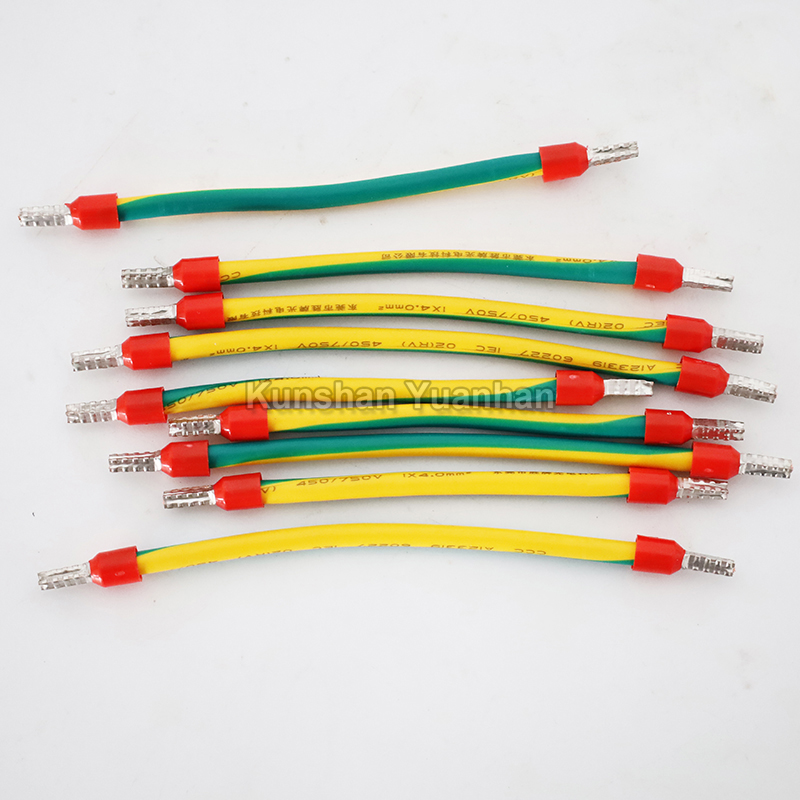

端子規格    0.3至16平方;端子絕緣體長度11mm以內、導體長度20mm 以內。

剝皮和穿入    剝皮長度6-30mm ,穿入膠殼位置電機調節可控制,解放原來的機械限位調出入。

剝皮方式    旋轉剝皮、平行剝皮、旋轉扭線、方向可正轉和反轉。

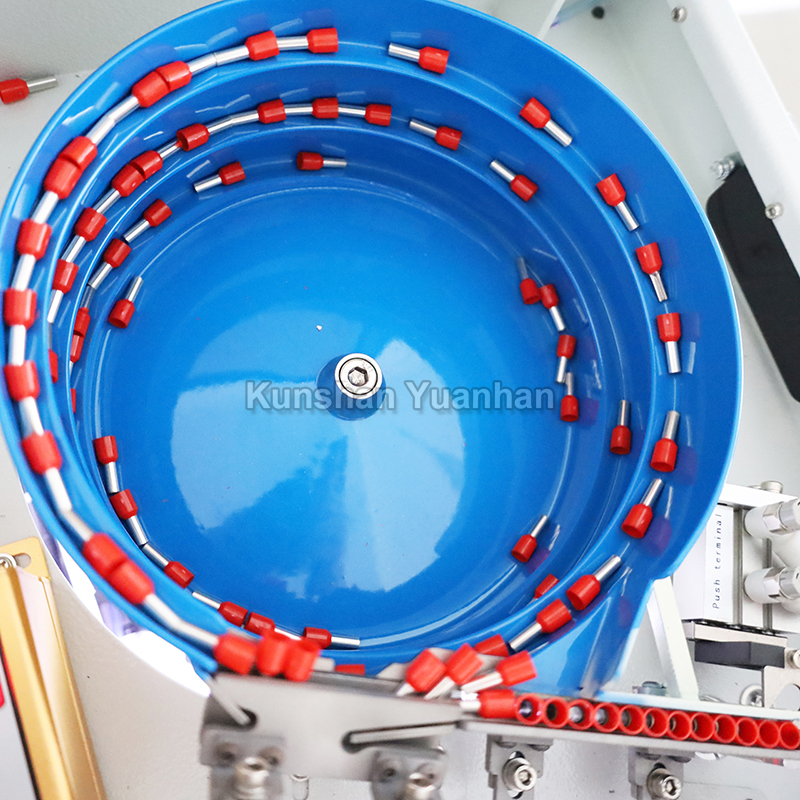

端子供給    振動盤送料、一盤通用10款端子,只需簡單調整可通用10款端子。

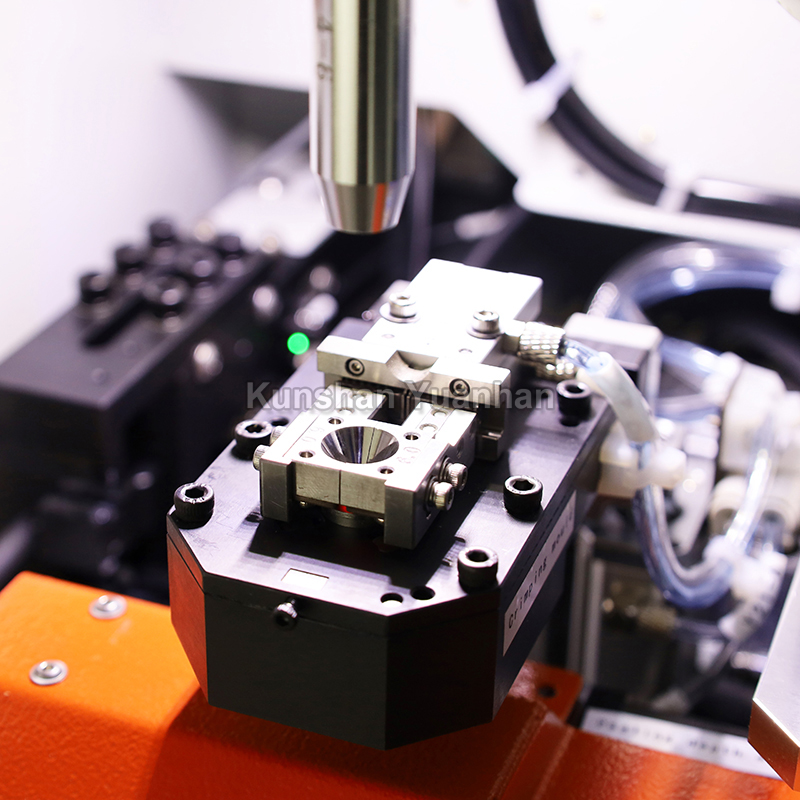

壓接形狀    正形四邊形壓接,伺服電機壓接,壓接高度大小隨意可調;

壓接形狀可定制專用壓接模。

更換產品    人工更換相關治具和調整振動盤、選用原有參數,控制記憶參數調用。

生產能力    約3.2s/單粒端子,具體有可能因線材有所變化

(視為機器單次運行周期),人工操作時約4s/單粒端子(根據線材而定)。

檢測報警    端子有無檢測、等等各種運行檢測。

電    源    電源AC220V/50Hz(單相) 10A ;內部電源DC24V、DC30V、AC30V ;總功率1200W。

氣    源    0.5-0.6Mpa(請使用穩定清潔干燥氣源)。

工作溫濕度    0~35℃(機器使用周圍溫度)、   30~80%HR (不可結露)。

尺寸和重量    W360mm(前寬)×L520mm(前后深)×H425mm(高)  (不含凸出物)、 重量約62KG 。


×
